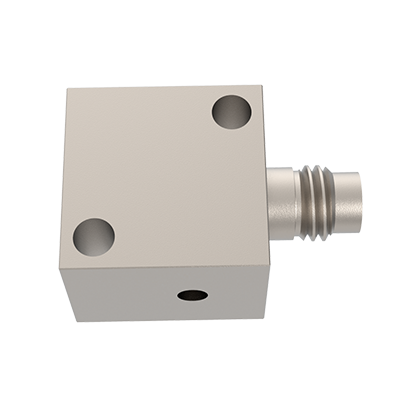

小型機械組件和結構的振動測試
螺栓安裝，可隨意調整測量軸向
| 型號（高端） | J10501 | J11501 | J12501 | J13506 | J14506 | J13529 | |
| 外形尺寸mm（L四方xH） | 11.2x11.2x7.5 | 14x14x8.5 | 14x14x8.5 | 15x15x10 | 16x16x11 | 16x16x12 | |
| 特征描述 | 鈦合金外殼；通孔安裝；可選項：防水連體電纜 | ||||||
| 靈敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 70 | |
| 測量范圍（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±30 | |
| 幅值線性 | ≤±1% | ||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.0002 | |
| 頻率范圍 | ±5%（Hz~kHz） | 2~10 | 1~10 | 1~10 | 1~9 | 1~9 | 1~6 |
| ±10%（Hz~kHz） | 1~12 | 0.5~12 | 0.5~12 | 0.5~11 | 0.5~11 | 0.5~8 | |
| 安裝諧振頻率（kHz） | ≥70 | ≥70 | ≥60 | ≥40 | ≥37 | ≥14 | |
| 橫向靈敏度 | ≤5% | ||||||
| 供電電源（VDC） | 18~30 | ||||||
| 供電電流（mA） | 2~20 | ||||||
| 輸出阻抗（Ω） | ≤100 | ||||||
| 直流偏置電壓（V） | 8~12 | ||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 240 | 120 | 120 | 60 | 12 | 60 |
| 100Hz | 80 | 40 | 40 | 20 | 4 | 20 | |
| 1000Hz | 60 | 30 | 30 | 15 | 3 | 15 | |
| 安裝絕緣電阻 | —— | ||||||
| 最大承受加速度值（g peak） | 2500 | 2000 | 1200 | 800 | 400 | 500 | |
| 最大承受沖擊值（g peak） | 6000 | 5000 | 3000 | 2000 | 1000 | 1500 | |
| 工作溫度（℃） | -50~125 | ||||||
| 密封形式 | 激光焊接 | ||||||
| 敏感材料 | 高端壓電陶瓷/剪切 | ||||||
| 外殼材料 | 鈦合金 | ||||||
| 安裝方式 | M3通孔 | M4通孔 | 2xM3通孔 | ||||
| 重量（克） | 3.3 | 5.8 | 6 | 9 | 12 | 12 | |
| 傳感器輸出形式 | 1/4"-28四芯接嘴 | ||||||
| 電纜兩端接頭形式 | 1/4"-28四芯接頭—3xBNC（516xx17）；1/4"-28四芯接頭—1/4"-28四芯接嘴（516xx15） | ||||||
| 常用電纜選項 (電纜描述/型號) | * 電纜兩端接頭1/4"-28四芯接頭—3xBNC：Φ3mm PVC四芯電纜（5161417）；Φ3mm TPV電纜（5163417）；Φ3mm四氟高溫電纜（5161517） * 電纜兩端接頭1/4"-28四芯接頭—1/4"-28四芯接嘴：Φ3mm PVC四芯電纜（5161415）；Φ3mm TPV電纜（5163415）；Φ3mm四氟高溫電纜（5161515） | ||||||
| 標準附件 | ①M(fèi)3/M4安裝螺栓；②標配1米PVC四芯電纜；③出廠檢驗報告 | ||||||
| 其他選項 | *型號+“E”：選配輸出1/4-28四芯接嘴為粗針形式，可與PCB 1/4-28四芯電纜接頭互換 *型號+“F”：選配防水連體電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發生變化，具體高頻截止頻率將以傳感器校驗報告為準） | ||||||
