采用高溫壓電晶體，具有穩定的額高溫輸出響應
特殊裝配工藝，確保傳感器高溫輸出信號的可靠性
差分信號輸出形式，降低環境干擾的影響

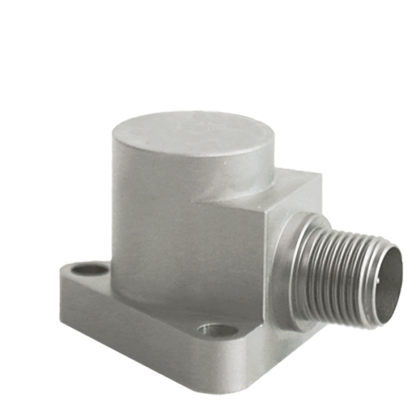

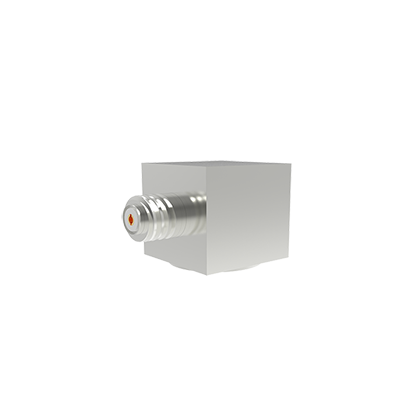

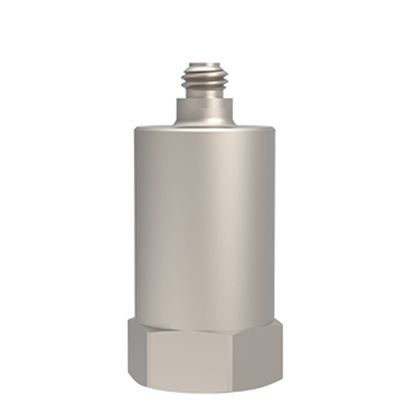

| 型號（高端） | 22165 | 23160 | 20267 | 22262 | 23263 | |
| 傳感器特征 | 高溫電荷輸出，六角底座/M5頂出口 殼體對地絕緣，差分信號輸出 | 高溫電荷輸出，通用立方/M5側出口 殼體對地不絕緣 | 三角安裝底座/雙芯側出口 殼體對地絕緣，差分信號輸出 | |||
| 外形尺寸 mm | 16x36（六角x高） | 16x28（六角x高） | 13立方 | 11立方 | 37.8x27(外接圓x高) | |
| 靈敏度（pC/g） | 3 | 10 | 0.5 | 2 | 10 | |
| 測量范圍（g peak） | ±500 | ±1000 | ±500 | ±700 | ±700 | |
| 幅值線性(滿量程) | ≤1% | |||||
| 頻率范圍 | ±5%（Hz~kHz） | 5~4 | 5~6 | 5~4 | 5~5 | 5~5 |
| ±10%（Hz~kHz） | 3~5 | 3~7 | 3~5 | 3~6 | 3~7 | |
| 安裝諧振頻率（kHz） | ≥18 | ≥25 | ≥18 | ≥21 | ≥21 | |
| 橫向靈敏度 | ≤ 5 % | |||||
| 安裝絕緣電阻 | ≥1×1011 | ≥1×1011 | —— | —— | ≥1×1011 | |
| 工作溫度（℃） | -70~700 | -70~500 | -70~700 | -70~500 | -70~500 | |
| 溫度響應系數（ %/°C） | ≤ 0.02 | |||||
| 密封形式 | 激光焊接 | |||||
| 敏感材料 | 壓電晶體 | |||||
| 外殼材料 | 鎳基合金 | |||||
| 安裝方式_內螺紋螺孔 | M5 | M5 | M5 | M3 | 通孔3xM4螺栓 | |
| 重量（克） | 54 | 30 | 15 | 10 | 75 | |
| 傳感器輸出形式 | M5頂端輸出 | M5頂端輸出 | M5側端輸出 | M5側端輸出 | 7/16-27 2芯 | |
| 標準附件(電纜描述/型號) | 3米同軸高溫金屬電纜，兩端輸出接頭M5—10-32，（5877588-3m），可選5米 | 3米金屬高溫雙芯電纜，兩端輸出接頭7/16—M5，（5896087-3m） | ||||
